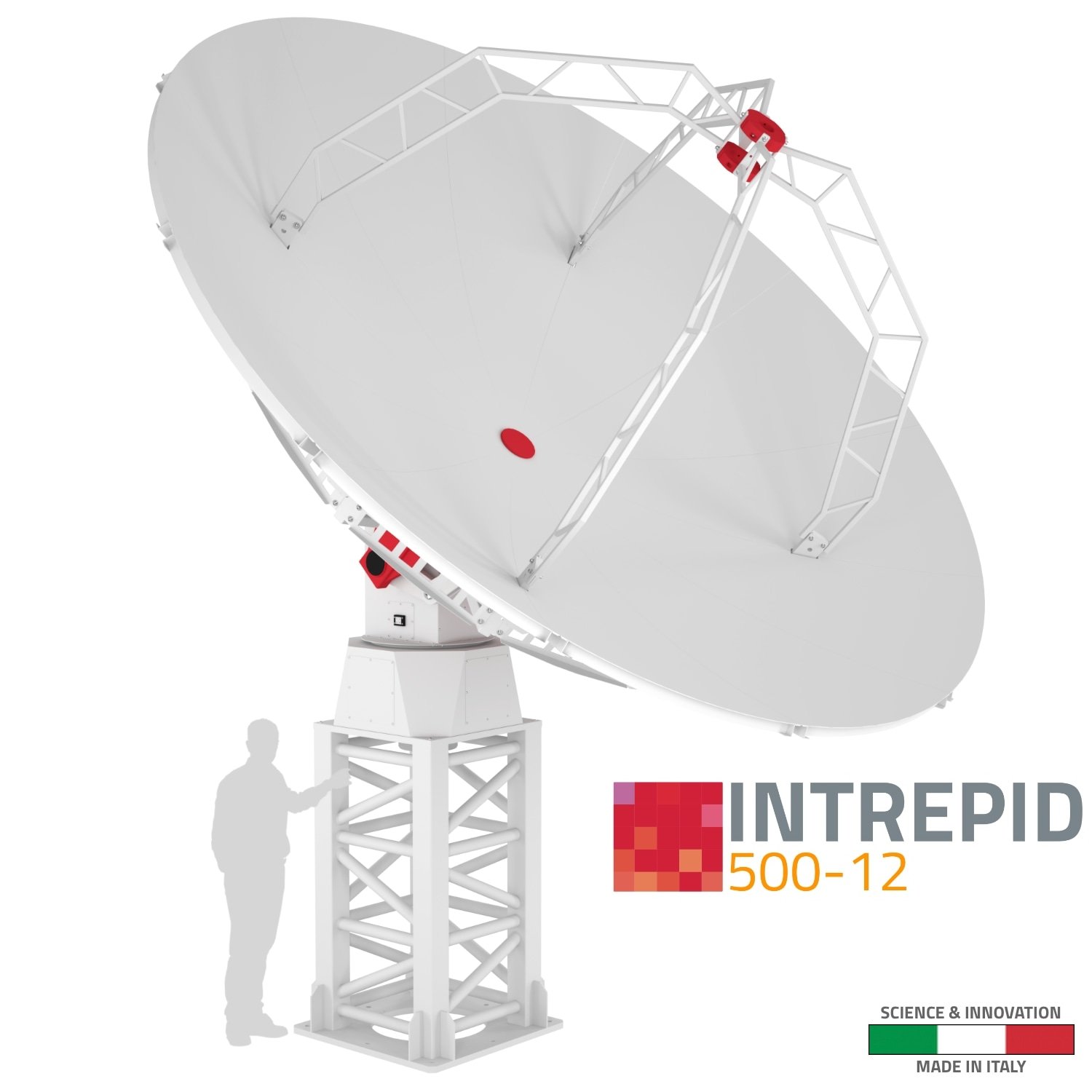

INTREPID 500-12 5.0m ground station antenna system for S/X-band

INTREPID 500-12 sistema d’antenna 5.0m per stazione di terra in banda S/X

Per comunicazione spaziale

INTREPID 500-12 è il sistema d’antenna di nuova generazione da 5 metri di diametro per stazioni di terra in banda S/X e comunicazione spaziale. Grazie ad elevate prestazioni, bassa manutenzione e funzionamento autonomo, ora gli istituti scientifici, le agenzie spaziali e gli operatori di stazioni di terra hanno la soluzione per creare un veloce e affidabile supporto ai veicoli spaziali.

Il sistema d’antenna INTREPID 500-12 utilizza un’antenna piena da 5,0 metri di diametro con una precisione superficiale molto elevata che consente di registrare frequenze fino a 12 GHz. Questo sistema d’antenna è dotato del grande rotore d’antenna GS-800II per un preciso puntamento ed inseguimento dei satelliti nel cielo, con controllo remoto e velocità di spostamento fino a 19°/sec. Ricevitore, feed, LNA e software non sono inclusi.

Clicca qui per avere maggiori informazioni o per ordinare.
CONTATTACI

Print Friendly, PDF & Email

INTREPID 500-12 sistema d'antenna 5.0m per stazione di terra in banda S/X: caratteristiche principali

  • Antenna piena da 5 metri di diametro, per frequenze fino a 12 GHz.
  • Rotore d’antenna GS-800II ad alta velocità (fino a 19°/s) con N-ACU Next generation Antenna Control Unit: collegato alla sala di controllo con un normale cavo ethernet lungo fino a 100 metri, grazie al kit opzionale MoF (Mount-over-Fiber), potete posizionare l’antenna ancora più lontano sostituendo il cavo di rete con una fibra ottica dedicata che può essere lunga fino a 2 km.
  • Colonna per base in cemento C800-HEAVY ad elevata capacità di carico.
  • Inseguimento automatico basato su TLE, anche con scostamento target.
  • Inversione dell’asse di elevazione, nessun effetto keyhole.
  • Sistema di riscaldamento automatico degli ingranaggi interni.
  • Ingranaggi sigillati e sensore di umidità.
  • Sistema di sicurezza integrato con pulsante di arresto di emergenza (segnali luminosi e acustici opzionali).
  • Temperatura di funzionamento di grado industriale: l’antenna e il rotore di INTREPID 500-12 è in grado di lavorare in ambienti con temperature da -25°C a +55°C.
  • Fornito con documentazione sviluppatori per integrazione nei software di Controllo Missione.
  • Encoder ottici e kit di manutenzione opzionali.
  • Feed dual band coassiale S/X opzionale, LHCP e RHCP.
  • Pannelli ad alta precisione opzionali, per frequenze fino a 20 GHz.

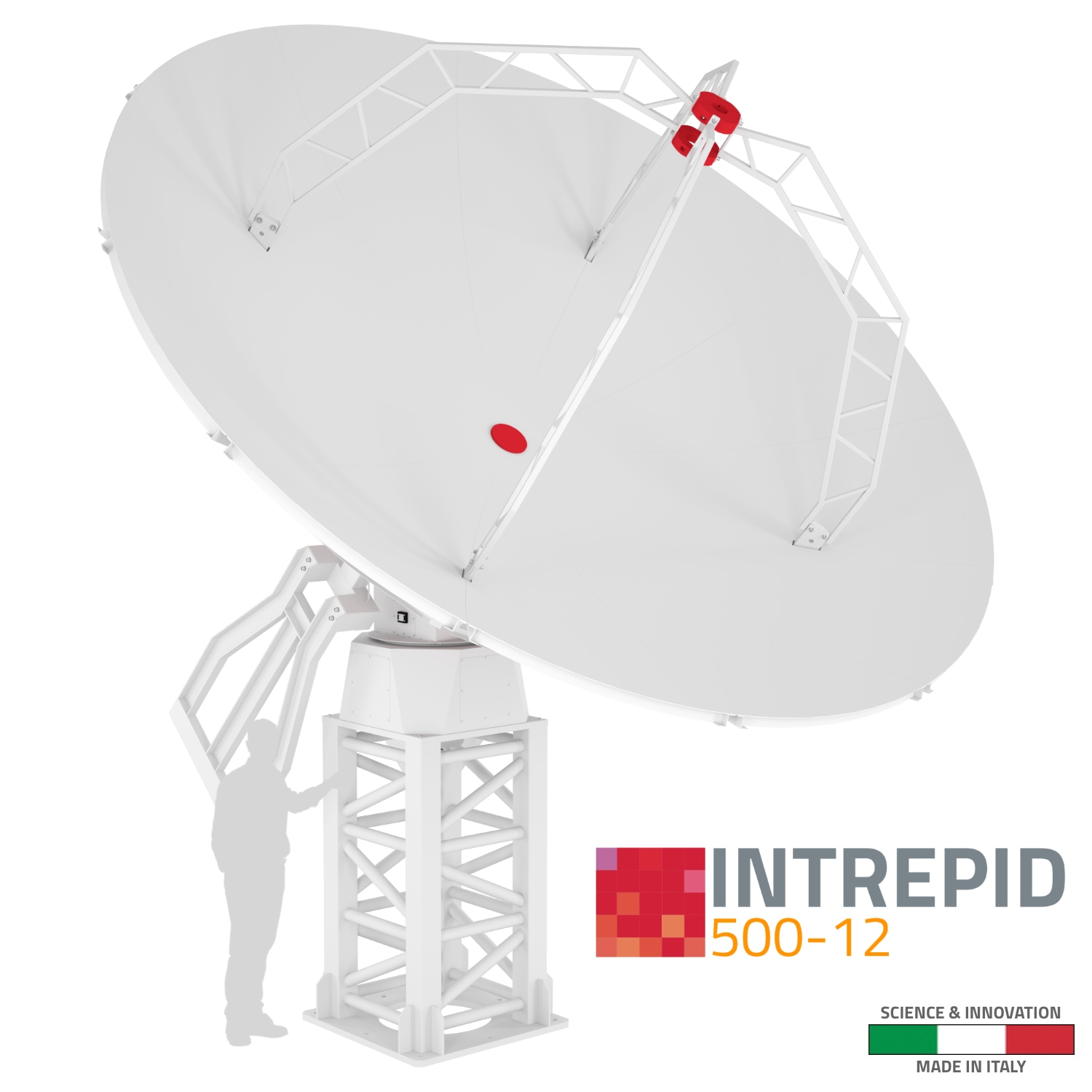

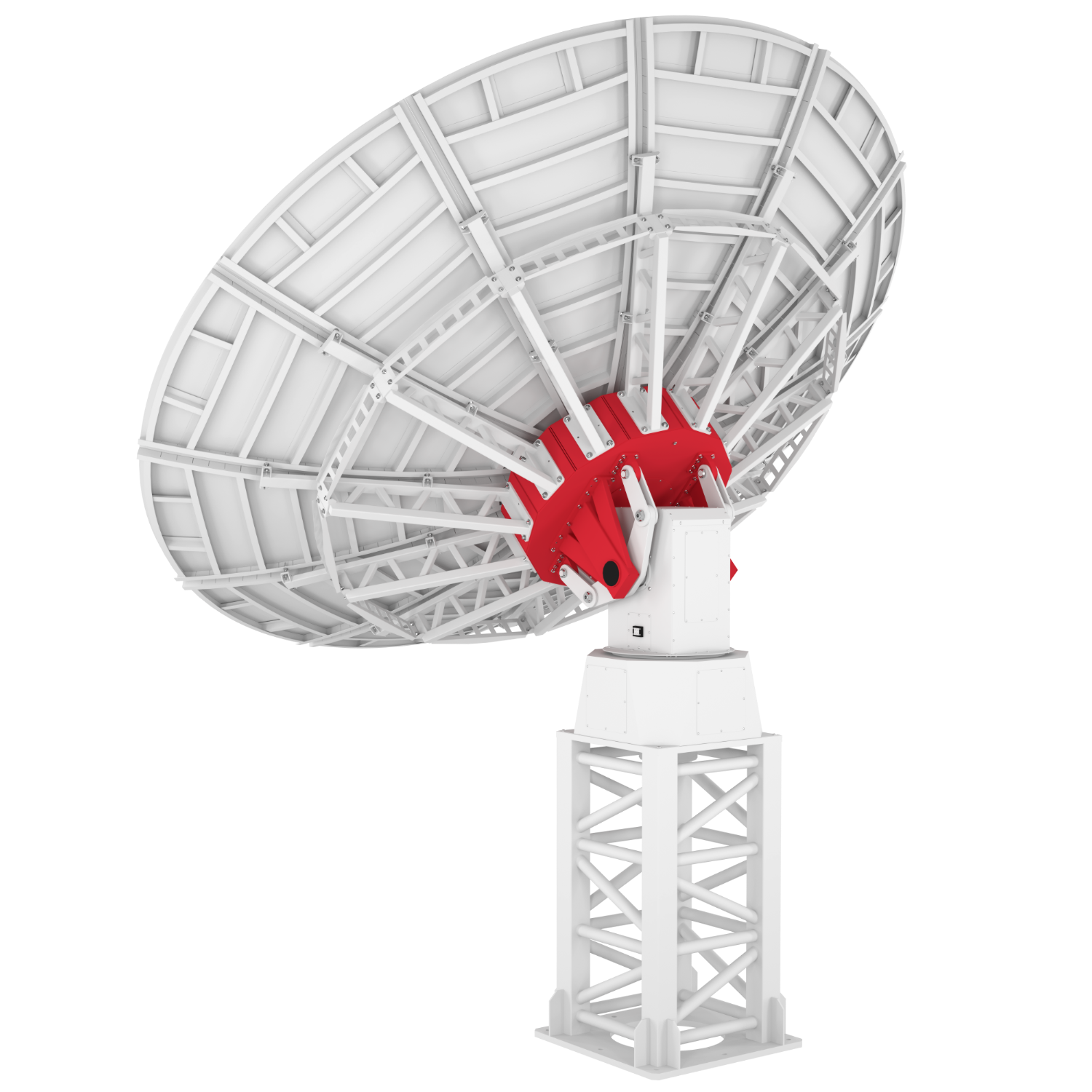

INTREPID 500-12 5.0m ground station antenna system for S/X-band
Antenna piena da 5 metri di diametro, per frequenze fino a 12 GHz
Rotore d’antenna GS-800II ad alta velocità (fino a 19°/s) con N-ACU Next generation Antenna Control Unit
Colonna per base in cemento C800-HEAVY ad elevata capacità di carico
Inversione dell’asse di elevazione, nessun effetto keyhole

INTREPID 500-12 5.0m è stato progettato per evitare l’effetto keyhole per i target che passano attraverso lo Zenit. Infatti, INTREPID 500-12 non solo fornisce movimenti molto veloci sui suoi assi (è in grado di effettuare una rotazione completa 0-360° in Azimuth in soli 24 secondi e 5°- 175° in Elevazione in soli 15 secondi) ma è anche in grado di capovolgersi in Elevazione consentendo l’inseguimento continuo dei satelliti che passano allo Zenit. Questa speciale caratteristica rende il sistema di antenna per stazione di terra INTREPID 500-12 la scelta migliore per qualsiasi applicazione di space communication.

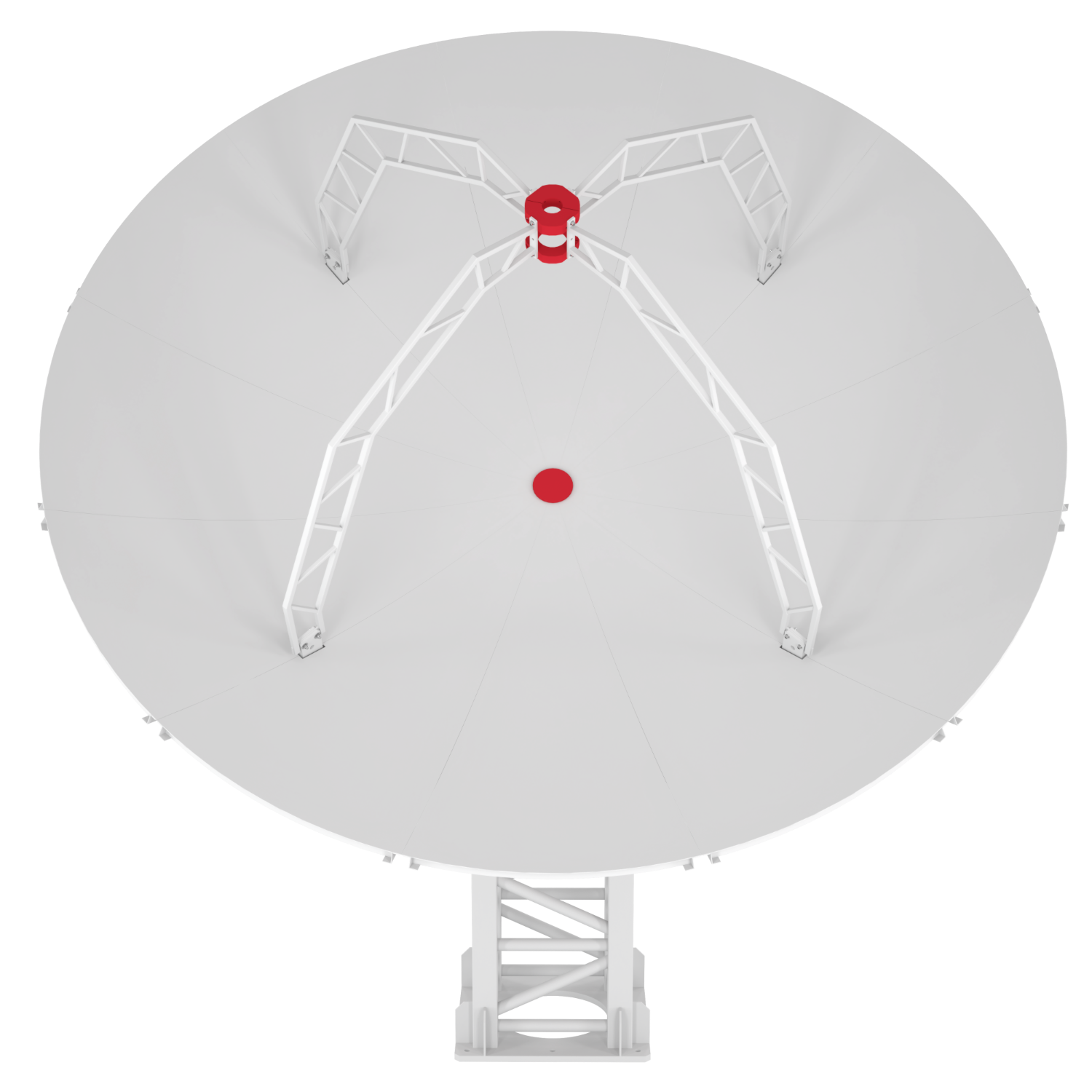

Antenna piena da 5 metri di diametro, per frequenze fino a 12 GHz

Il sistema di antenna della stazione di terra INTREPID 500-12 da 5.0 m utilizza un’antenna parabolica piena da 5 metri di diametro che fornisce prestazioni ottimali per frequenze fino a 12 GHz. In questo modo è la migliore soluzione per la space communication in banda S e banda X. Appositi supporti posteriori mantengono la rigidità dell’intera antenna parabolica sul rotore, evitando qualsiasi flessione e garantendo l’efficacia del sistema di puntamento. Questo aiuta anche a mantenere una ottimale forma parabolica con un errore massimo inferiore a lambda/20. L’antenna viene spedita divisa in 12 parti in modo che possa essere spedita e installata in tutto il mondo.

Se è necessario far funzionare il radiotelescopio INTREPID a frequenze più elevate, possiamo fornirlo con i pannelli opzionali ad alta precisione che consentono l’utilizzo con frequenze fino a 20 GHz. Il feed non è incluso ma INTREPID 500-12 può essere fornito con un feed opzionale S/X coassiale, LHCP e RHCP.

INTREPID 500-12 5.0m ground station antenna system for S/X-band

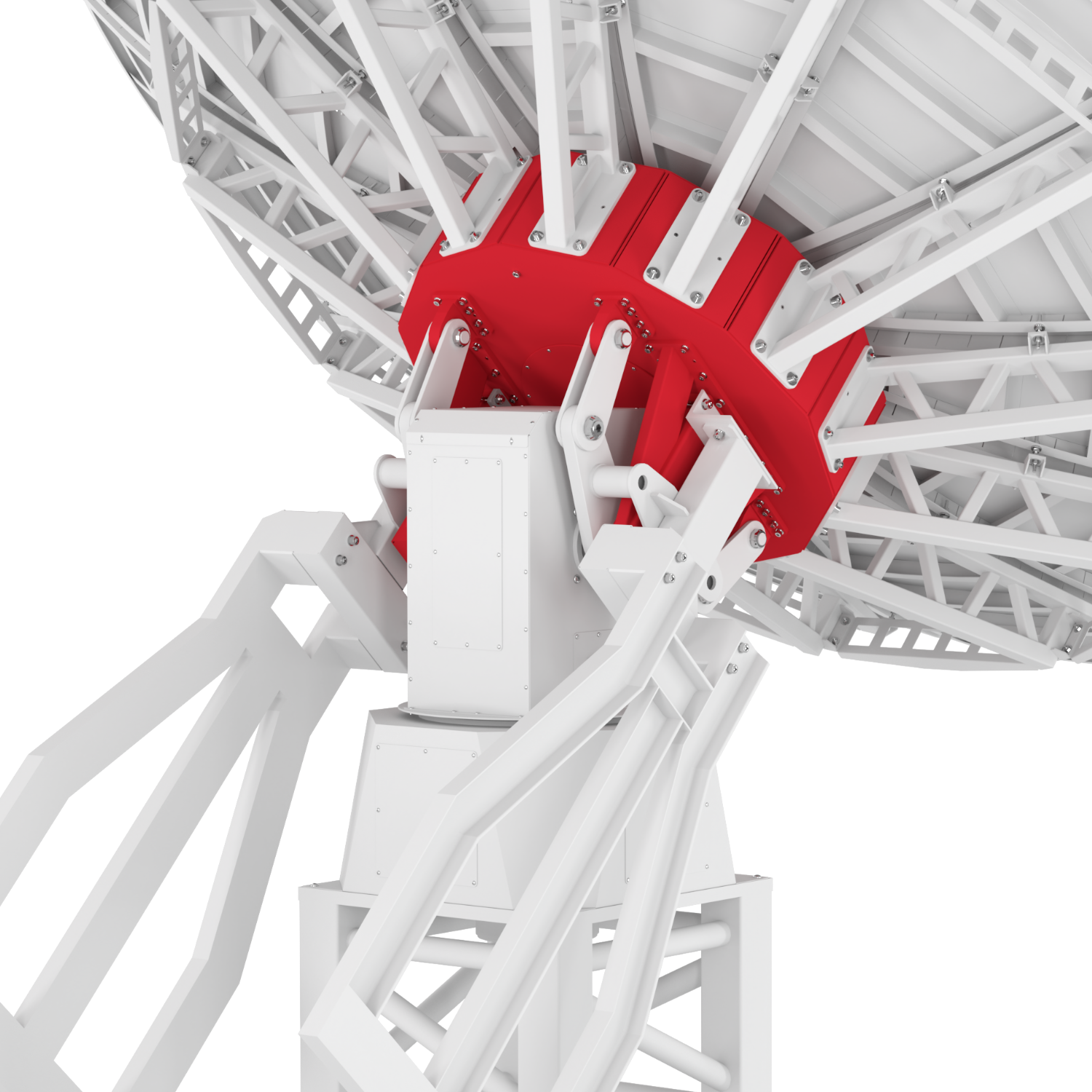

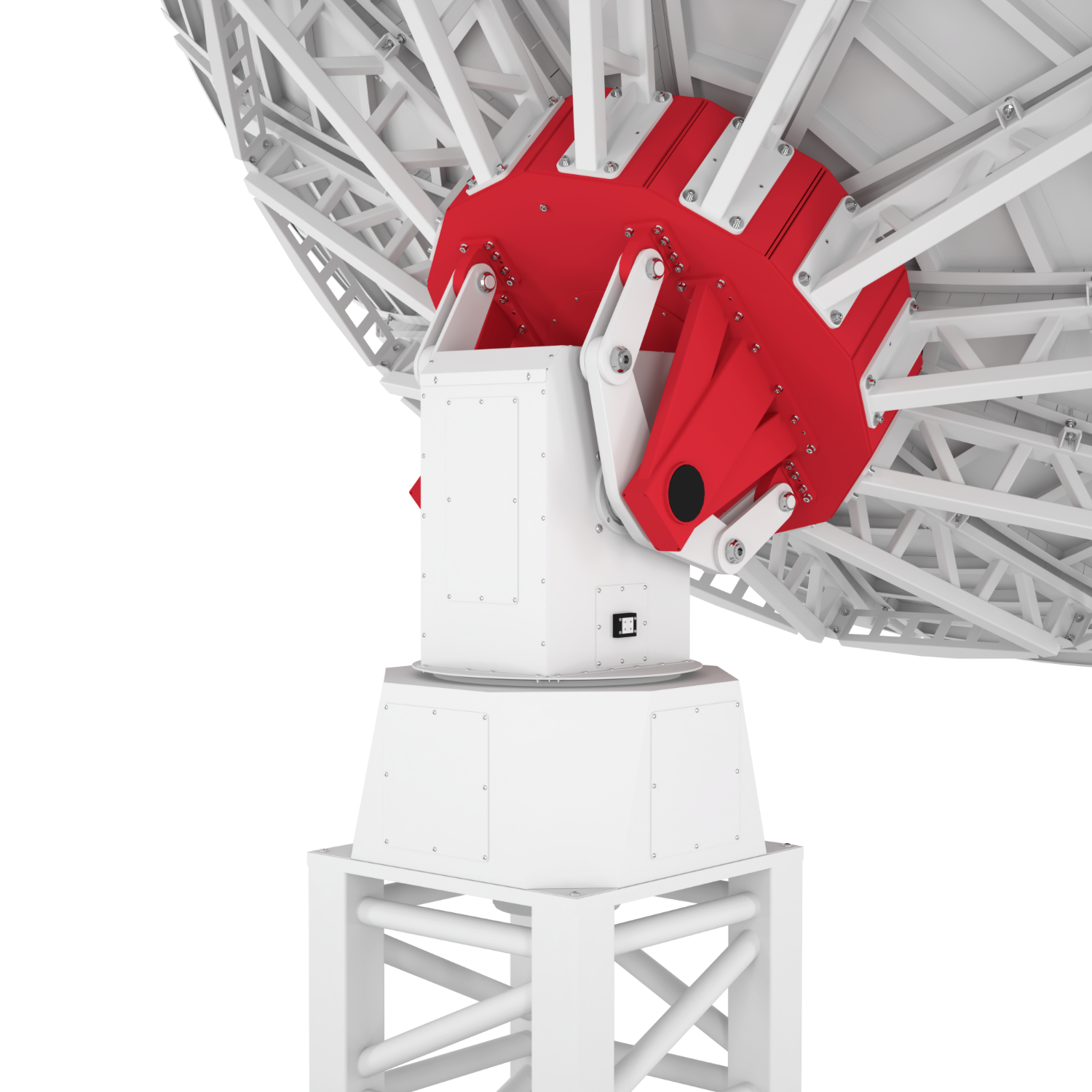

INTREPID 500-12 5.0m ground station antenna system for S/X-band: GS-800II antenna tracking system with N-ACU

GS-800II: rotore d'antenna con N-ACU

Il sistema d’antenna INTREPID 500-12 utilizza il grande rotore d’antenna GS-800II che abbiamo appositamente progettato e costruito per muovere la grande parabola piena da 5 metri di diametro con grande precisione e velocità (fino a 19°/sec) per inseguire anche i veloci satelliti in orbita terrestre bassa. Il rotore d’antenna GS-800II ha una capacità di carico di 800 Kg e una elevata precisione di puntamento ed inseguimento (risoluzione di lettura degli encoders 0,0035°).

Grazie al kit opzionale MoF (Mount-over-Fiber), il rotore d’antenna GS-800II può essere controllato in remoto da una lunga distanza e un cavo in fibra ottica dedicato che può essere lungo fino a 2km. INTREPID 500-12 può essere dotato di un particolare sistema elettronico di sicurezza (opzionale) che “parcheggia” l’antenna puntando lo Zenith (la verticale) quando il vento supera i 70 Km/h, per cui il radiotelescopio assume la posizione che offre la minima resistenza al vento.

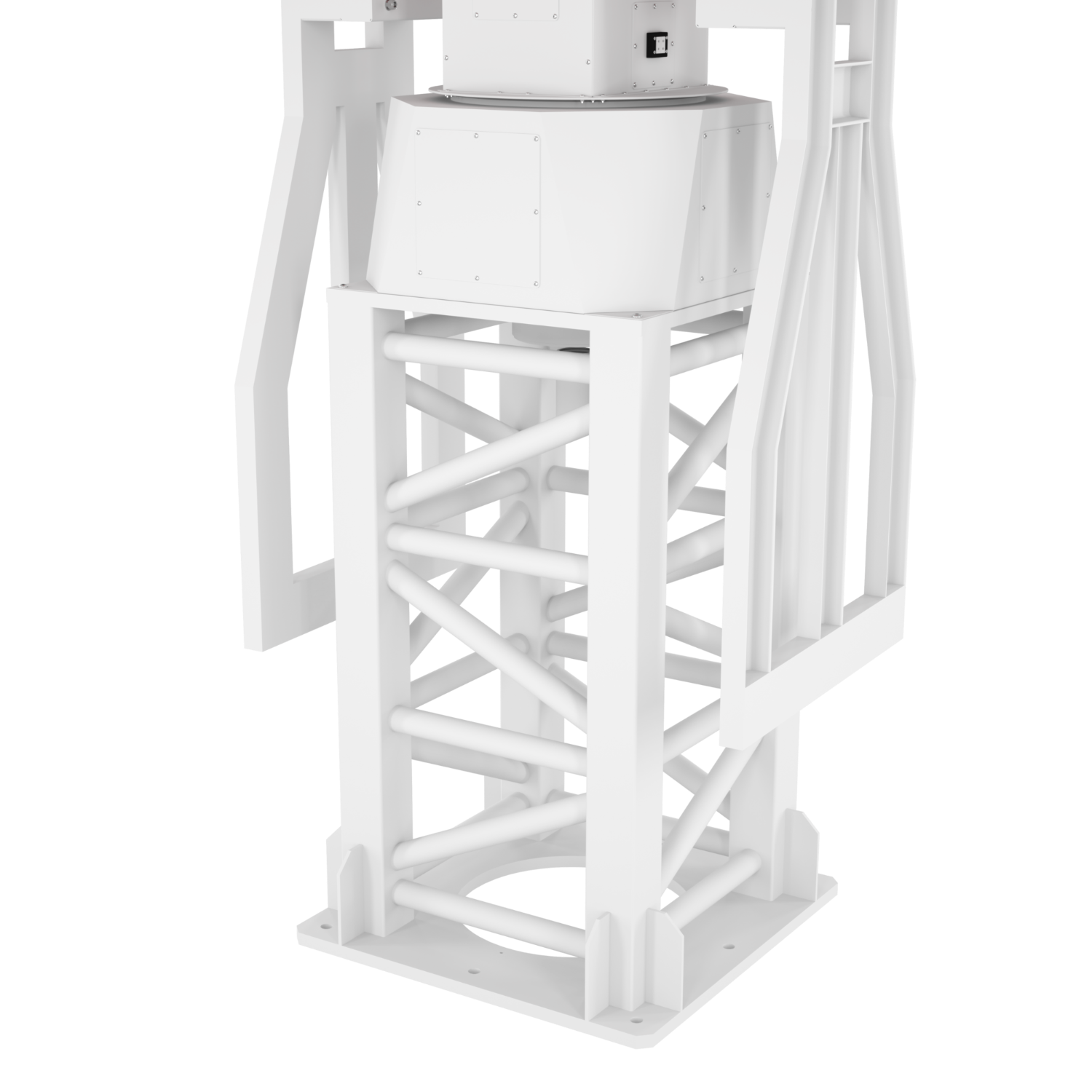

C800-HEAVY: la colonna ad elevata capacità di carico

La antenna da 5 metri di diametro, per il suo grande diametro, può generare un importante sforzo sul terreno e, considerato anche il peso del rotore d’antenna GS-800II, richiede un sistema di ancoraggio stabile e robusto. La colonna C800-HEAVY offre tutte queste caratteristiche ed è progettata per mantenere il rotore d’antenna di INTREPID 500-12 permanentemente installato sul campo. Il rotore d’antenna di INTREPID 500-12 e la colonna C800-HEAVY sono progettate per essere installate su un basamento in cemento armato, fissato mediante appositi tasselli ad alta resistenza. Insieme ai manuali di installazione e funzionamento del sistema di antenna, un esempio di progetto della base in cemento (che l’utente deve preparare per installare INTREPID 500-12 e che deve verificare in base al tipo di terreno del luogo di installazione) viene fornito.

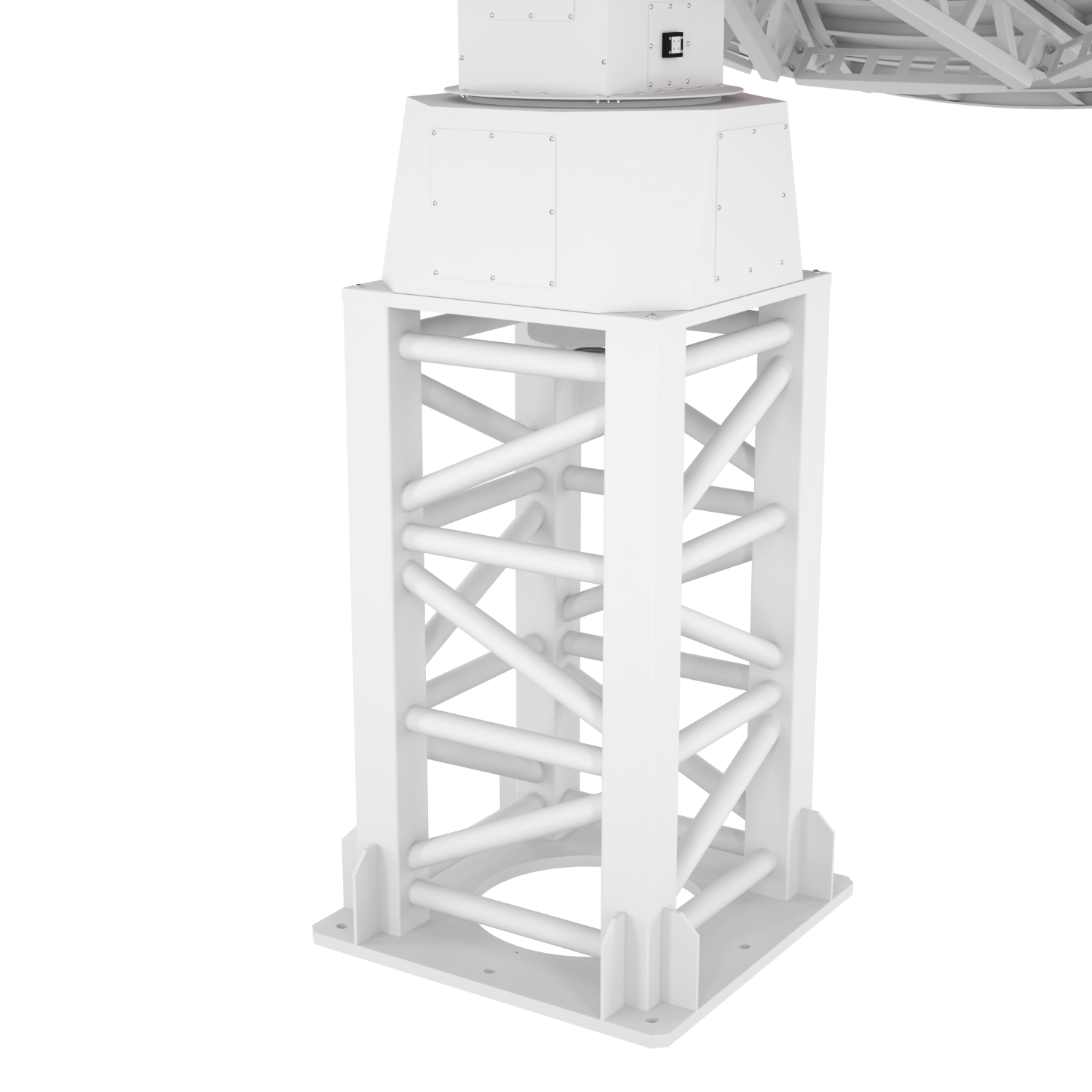

INTREPID 500-12 5.0m ground station antenna system for S/X-band: C800-HEAVY high load capacity pier

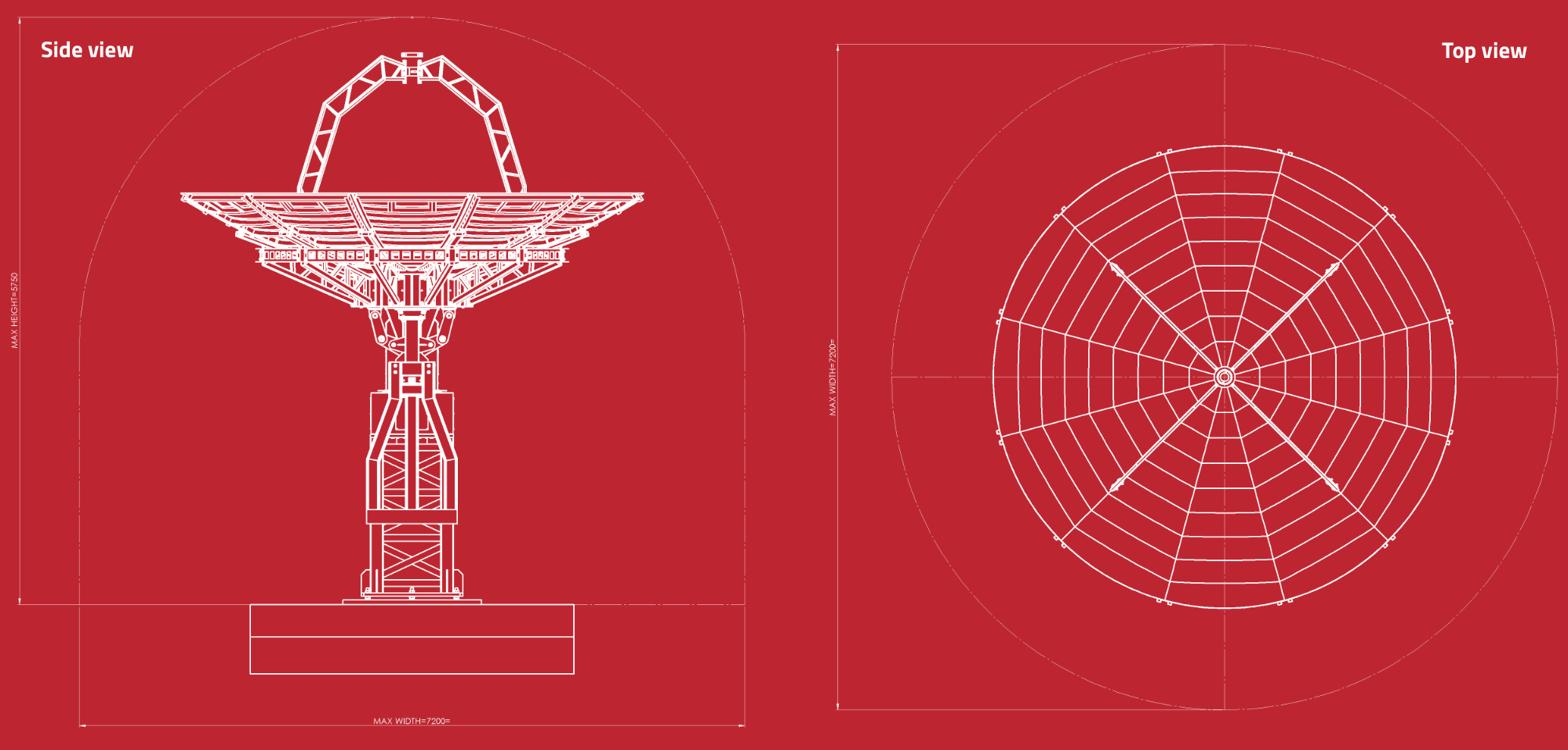

INTREPID 500-12 sistema d'antenna 5.0m per stazione di terra in banda S/X: dimensioni

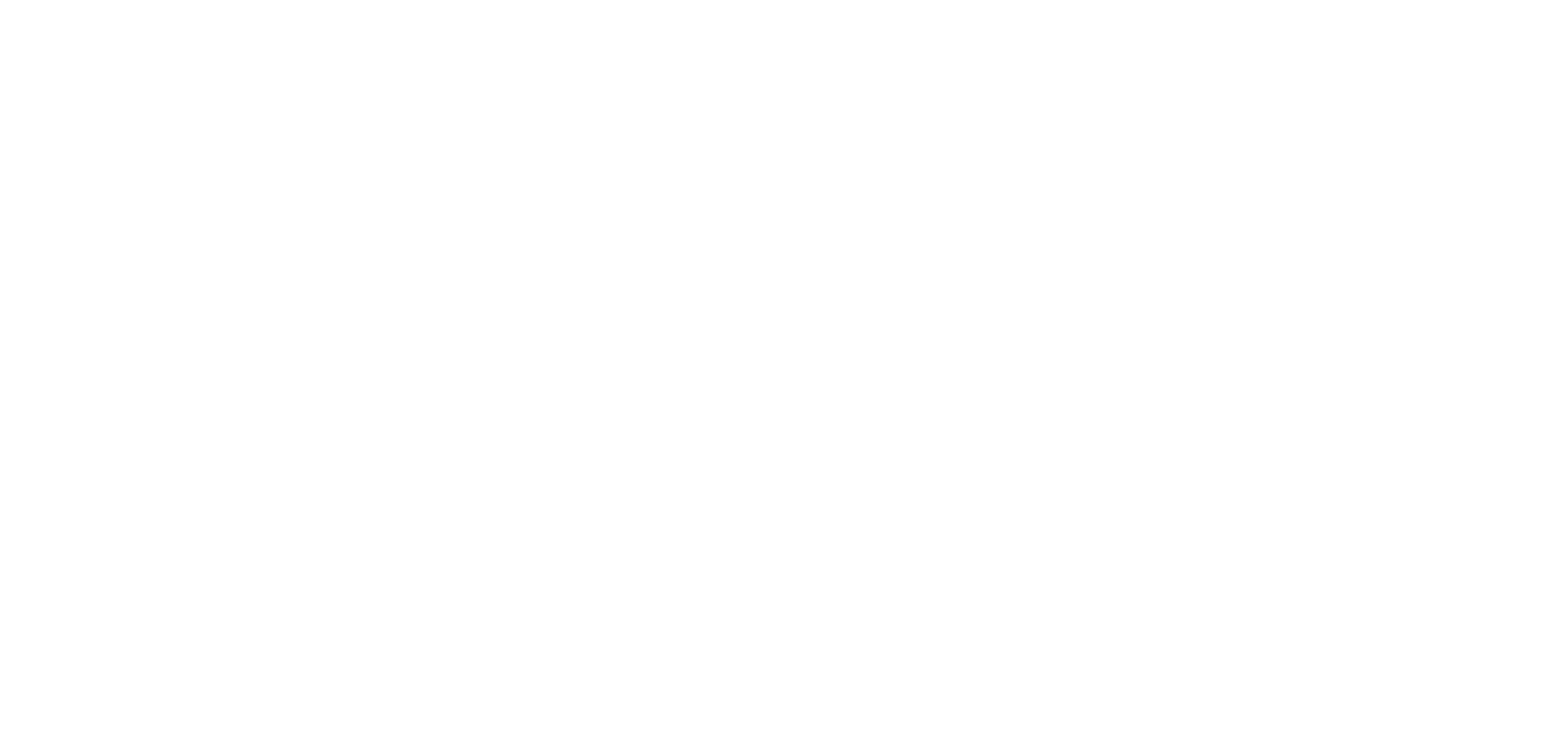

INTREPID 500-12 5.0m ground station antenna system for S/X-band: dimensions

INTREPID 500-12 sistema d'antenna 5.0m per stazione di terra in banda S/X: caratteristiche tecniche

  • Diametro antenna (m): 5.0
  • Tipo antenna: Primo fuoco
  • Feed: non incluso
  • Frequenza di lavoro: fino a 12 GHz
  • Velocità massima in Azimuth: 15 deg/s
  • Accelerazione massima in Azimuth: 25 deg/s2
  • Coppia massima in Azimuth: 13320 Nm
  • Corsa massima in Azimuth: 360±90°
  • Velocità massima in Elevazione: 12 deg/s
  • Accelerazione massima in Elevazione: 25 deg/s2
  • Coppia massima in Elevazione: 26610 Nm
  • Minima elevazione: 5°
  • Coppia di mantenimento del freno: ~30000 Nm
  • Risoluzione di lettura encoders: 0,00002°
  • Altitudine operativa: 3000m max, oltre i 1000m derating di 1%/100m
  • Temperatura di utilizzo: -25°C to +55°c (opzionale estesa -40°C +55°C)
  • Massima velocità del vento durante uso: 70 km/h
  • Massima velocità del vento in posizione di Stow: 200 km/h
  • Massimo carico ghiaccio: 4mm (sistema di De-Icing System opzionale)
  • Peso: 2160 kg
  • Alimentazione: 1×100-240VAC, 3×200-380VAC
  • Bottone di stop emergenza
  • Indicatore di allarme visuale e udibile

INTREPID 500-12 sistema d'antenna 5.0m per stazione di terra in banda S/X: preparazione del sito

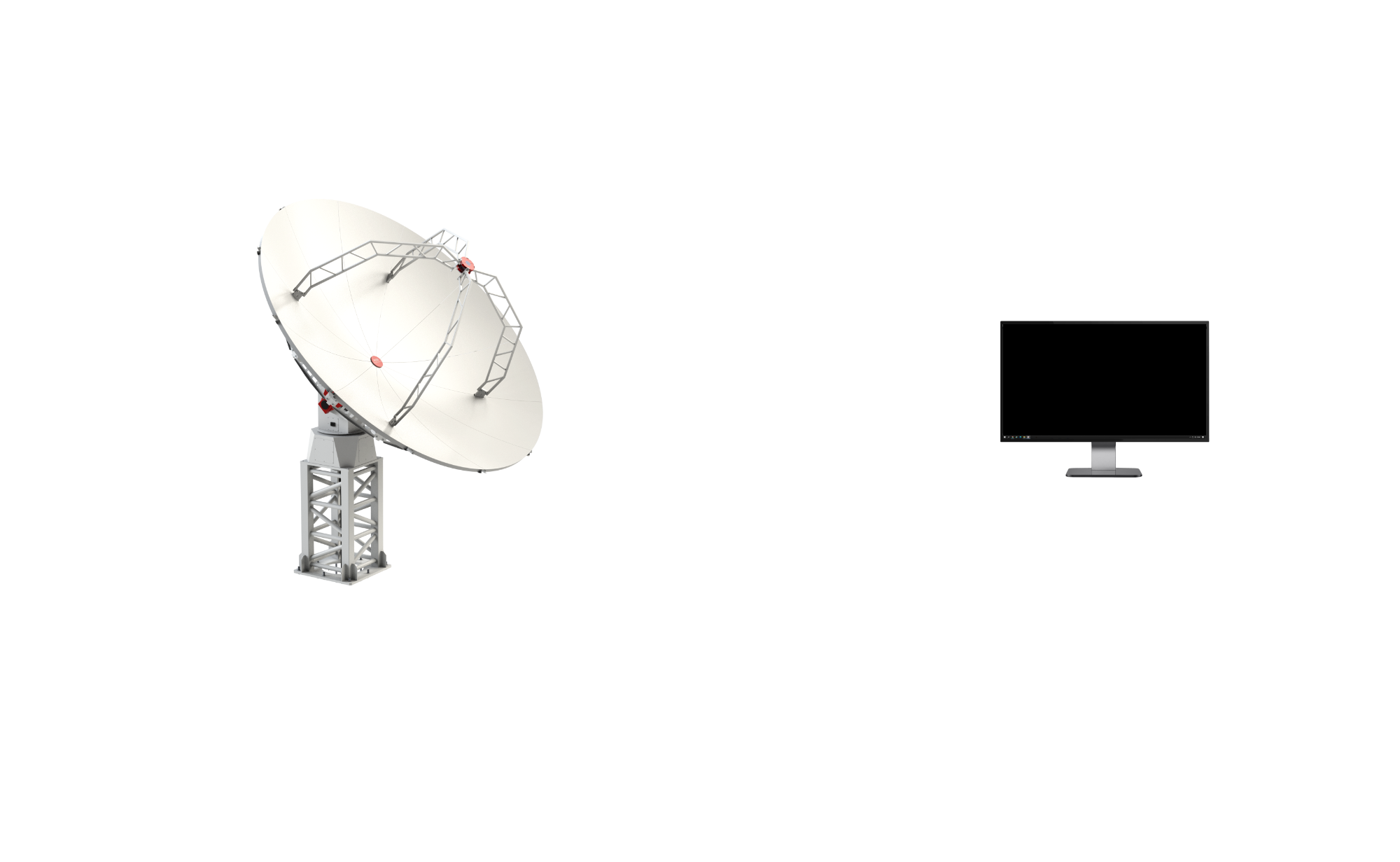

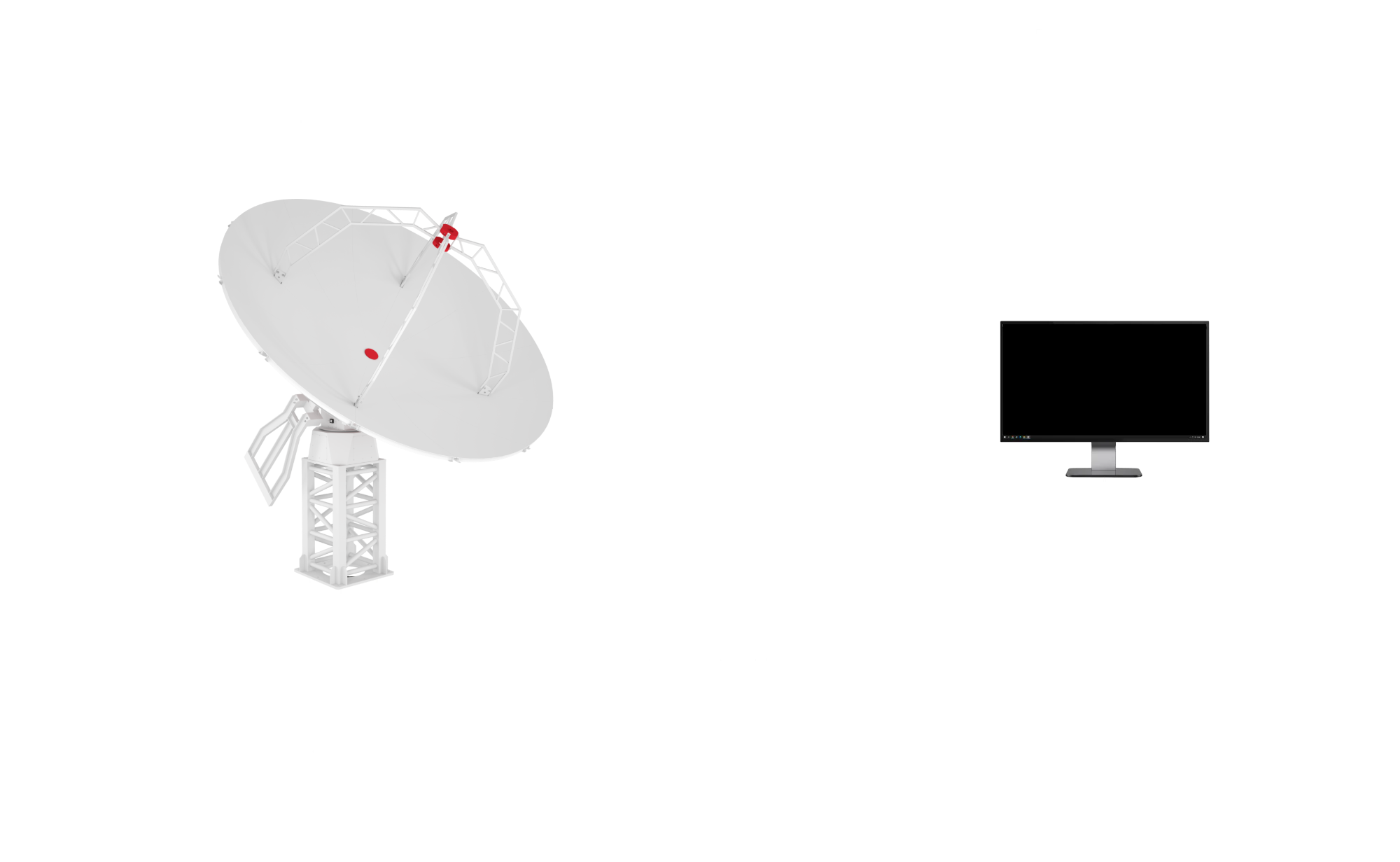

Il sistema d’antenna INTREPID 500-12 è progettato per essere installato su una base in cemento con apposita canalina interrata che lo connette alla sala di controllo e che devono essere preparati dal cliente prima dell’installazione (il progetto suggerito è fornito nel manuale dell’INTREPID 500-12). L’immagine sotto mostra i cavi e le connessioni per collegare l’antenna esterna alla sala di controllo. Alimentazioni e prese di terra sono richieste e devono essere preparate dal cliente.

INTREPID 500-12 5.0m ground station antenna system for S/X-band: site preparation

INTREPID 500-12 sistema d'antenna 5.0m per stazione di terra in banda S/X: accessori opzionali

  • Kit Mount-over-Fiber per sistemi d’antenna INTREPID: consente di controllare il sistema d’antenna in remoto da elevate distanze, sostituendo il cavo di rete con un cavo dedicato in fibra ottica che può essere lungo fino a 2km.
  • Sistema di raffreddamento interno: consigliato in caso di condizioni climatiche con temperature molto alte, quando la temperatura interna nel rotore d’antenna sale sopra i +55°C (installabile solo in fase d’ordine, non è possibile aggiungerlo in un secondo momento).
  • Sensore di vento per sistemi d’antenna INTREPID: consente di leggere continuamente la velocità e la direzione del vento per ragioni di sicurezza: in questo modo, se la velocità del vento supera quella di sicurezza, il sistema d’antenna viene automaticamente portato in posizione di sicurezza con l’antenna che punta lo Zenith, riducendo così il carico del vento.
  • Encoder ottici e kit di manutenzione opzionali.
  • Feed dual band coassiale S/X opzionale, LHCP e RHCP.
  • Pannelli ad alta precisione opzionali, per frequenze fino a 20 GHz.
SPIDER MarkII radio telescope for radio astronomy: much more than an antenna

INTREPID sistemi d'antenna per stazioni di terra: molto più di un'antenna

Il sistema d’antenna INTREPID è il risultato di 10 anni di ricerca del team di ingegneri PrimaLuceLab che progetta, sviluppa, assembla e testa internamente tutti i nostri sistemi d’antenna. In questo modo i sistemi d’antenna INTREPID forniscono prestazioni ineguagliabili rispetto alle normali antenne che non sono progettate per la comunicazione con lo spazio: migliore precisione di inseguimento e puntamento, maggiore sensibilità, migliore qualità ingegneristica ed eccezionale design italiano!

Visto che creiamo i sistemi d’antenna INTREPID nella nostra sede in Italia, puoi sfruttare il rapporto diretto con noi che siamo il vero produttore di sistemi d’antenna. Il nostro servizio di pre-vendita può aiutarti in tutto ciò di cui potresti aver bisogno prima dell’ordine del tuo sistema d’antenna. Il nostro supporto post-vendita può fornirti aggiornamenti per prodotti hardware e software che sviluppiamo appositamente per i nostri sistemi d’antenna. Il nostro team interno di tecnici qualificati è anche in grado di installare INTREPID presso la tua sede, in tutto il mondo!
