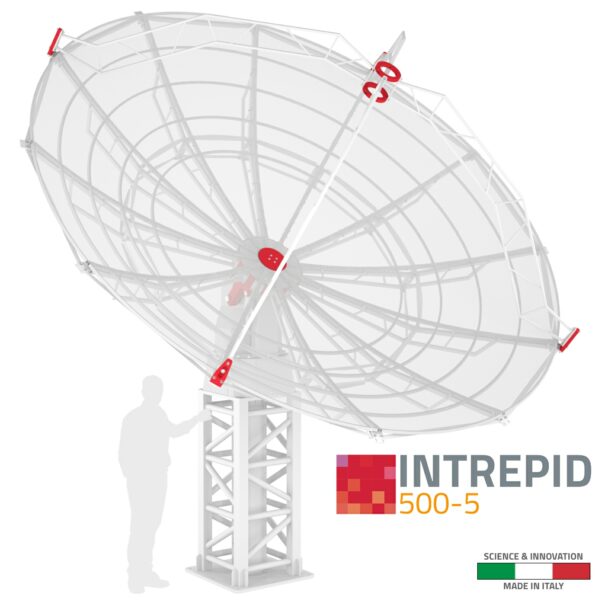

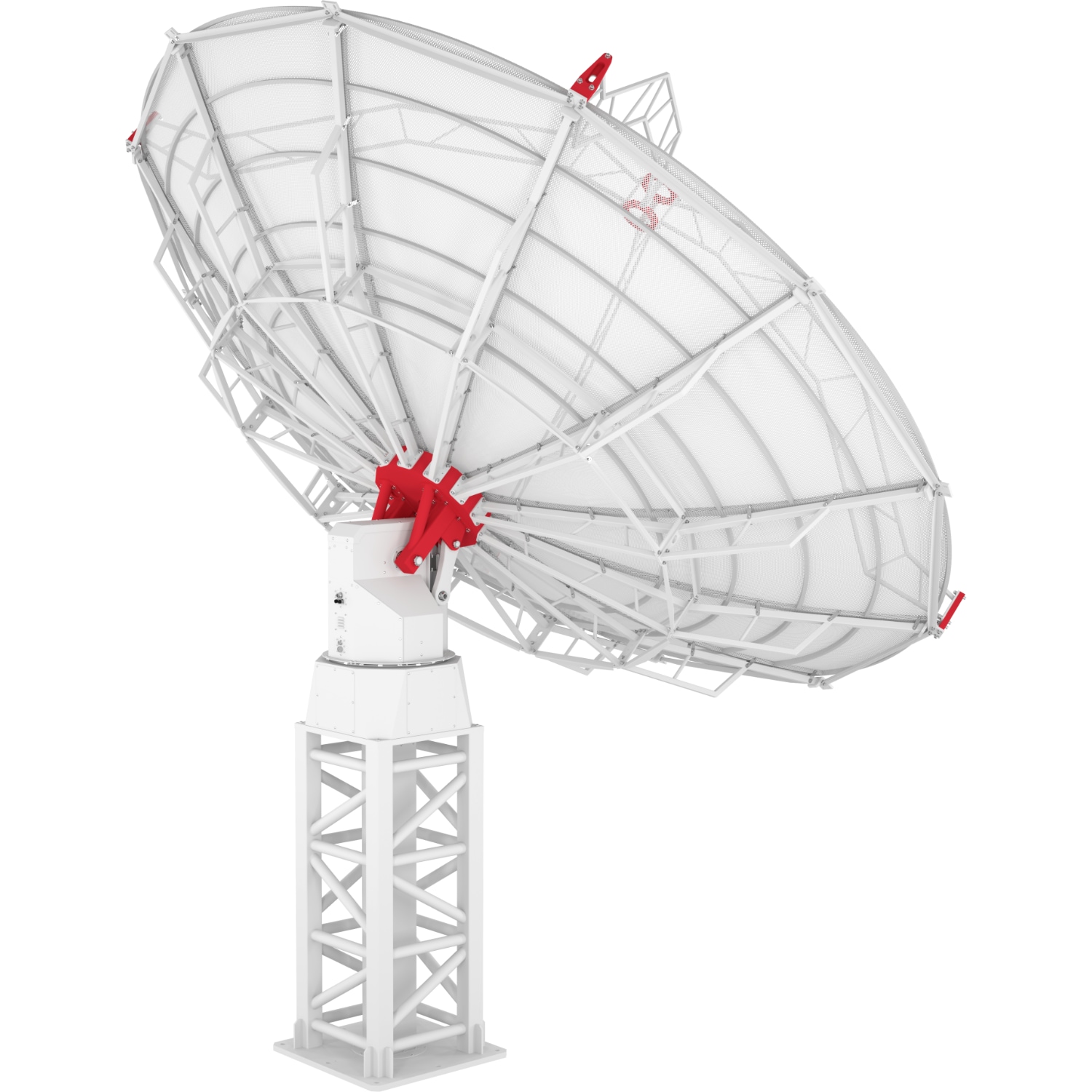

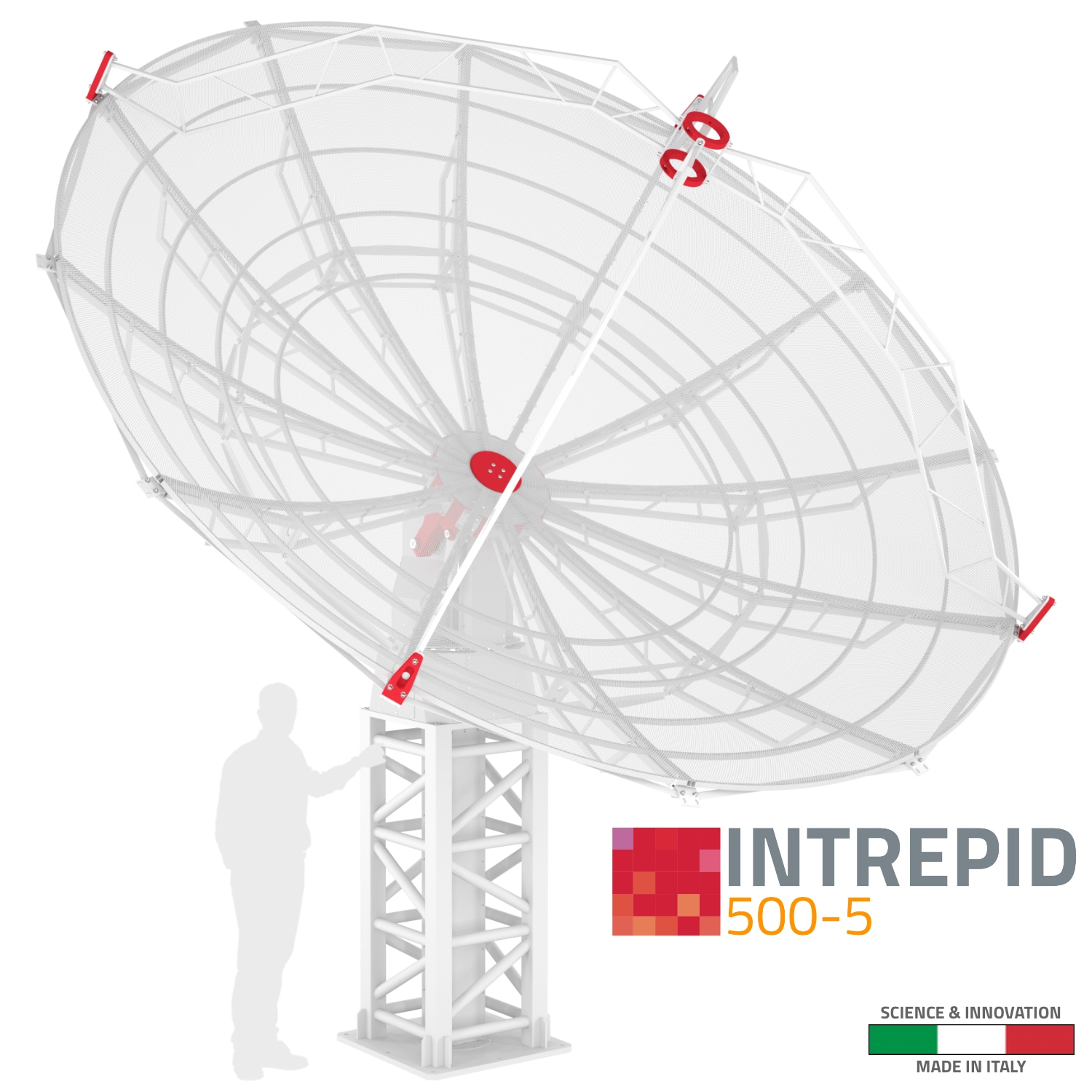

INTREPID 500-5 sistema d’antenna 5.0m per stazione di terra in banda L/S: caratteristiche principali
- INTREPID 500-5 sistema d’antenna 5.0m per stazione di terra in banda L/S: la soluzione compatta e conveniente per space communication.
- WEB500-5 antenna a primo fuoco da 5 metri di diametro con speciali supporti anteriori e posteriori.
- GS-400II rotore d’antenna altazimutale resistente alle intemperie con Antenna Control Unit di nuova generazione N-ACU: collegato alla sala di controllo con un normale cavo di rete lungo fino a 100 metri, grazie al kit opzionale MoF (Mount-over-Fiber), potete posizionare l’antenna ancora più lontano sostituendo il cavi di rete con un cavo in fibra ottica dedicato che può essere lungo fino a 2km.
- C400-HEAVY colonna ad alta capacità di carico per base in cemento: progettata per mantenere il radiotelescopio permanentemente installato sul campo.
- Elevata velocità di spostamento dell’antenna, ora fino a 2°/sec per ogni asse, che migliora il tempo di acquisizione dei dati durante l’uso del radiotelescopio e sistema di sicurezza integrato con pulsante di arresto di emergenza (segnali luminosi e audio opzionali).
- Intervallo di temperatura di lavoro di livello industriale: l’antenna e il sistema di inseguimento di INTREPID 500-5 sono in grado di funzionare in ambienti con temperature comprese tra -25°C e +55°C.
Grazie a tecnologie appositamente progettate, i sistemi d’antenna INTREPID possono essere di supporto all’esplorazione con veicoli spaziali e con missioni satellitari in orbita terrestre. INTREPID può essere usato per registrare i dati di telemetria trasmessi a Terra tramite segnali radio o eseguire radio scienza analizzando il segnale emesso dal veicolo spaziale (aggiungendo feed, lna, ricevitori o trasmettitori non inclusi con INTREPID). I sistemi d’antenna INTREPID sono dotati di montature molto precise che consentono un inseguimento accurato del veicolo spaziale, utilizzando antenne ad alta direttività, riducendo il rumore di fondo e aiutando a rilevare i deboli segnali provenienti dai veicoli spaziali. I sistemi d’antenna sono comandati a distanza per controllare la posizione dell’antenna, per rilevare anche i segnali più deboli.

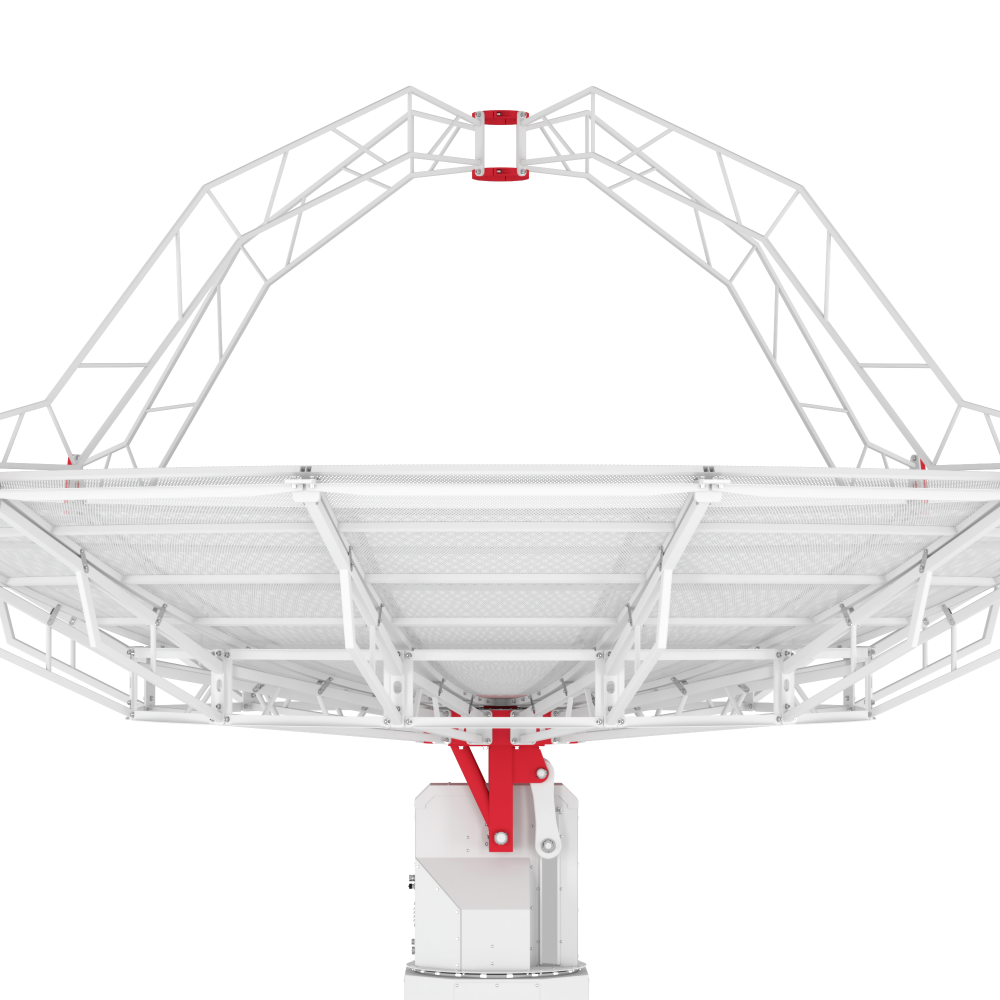

WEB500-5: l’antenna parabolica a primo fuoco da 5 metri di diametro
Per creare un sistema d’antenna per stazioni di terra potente ma comunque compatto e facile da usare, abbiamo sviluppato l’antenna WEB500-5 che, grazie al diametro di 5 metri e alla struttura in fine rete metallica, fornisce un’ampia superficie di raccolta con un ridotto peso totale. Appositi supporti posteriori mantengono la rigidità dell’intera antenna parabolica sul rotore, evitando qualsiasi flessione e garantendo l’efficacia del sistema di puntamento. Questo aiuta anche a mantenere una ottimale forma parabolica con un errore massimo inferiore a lambda/20.

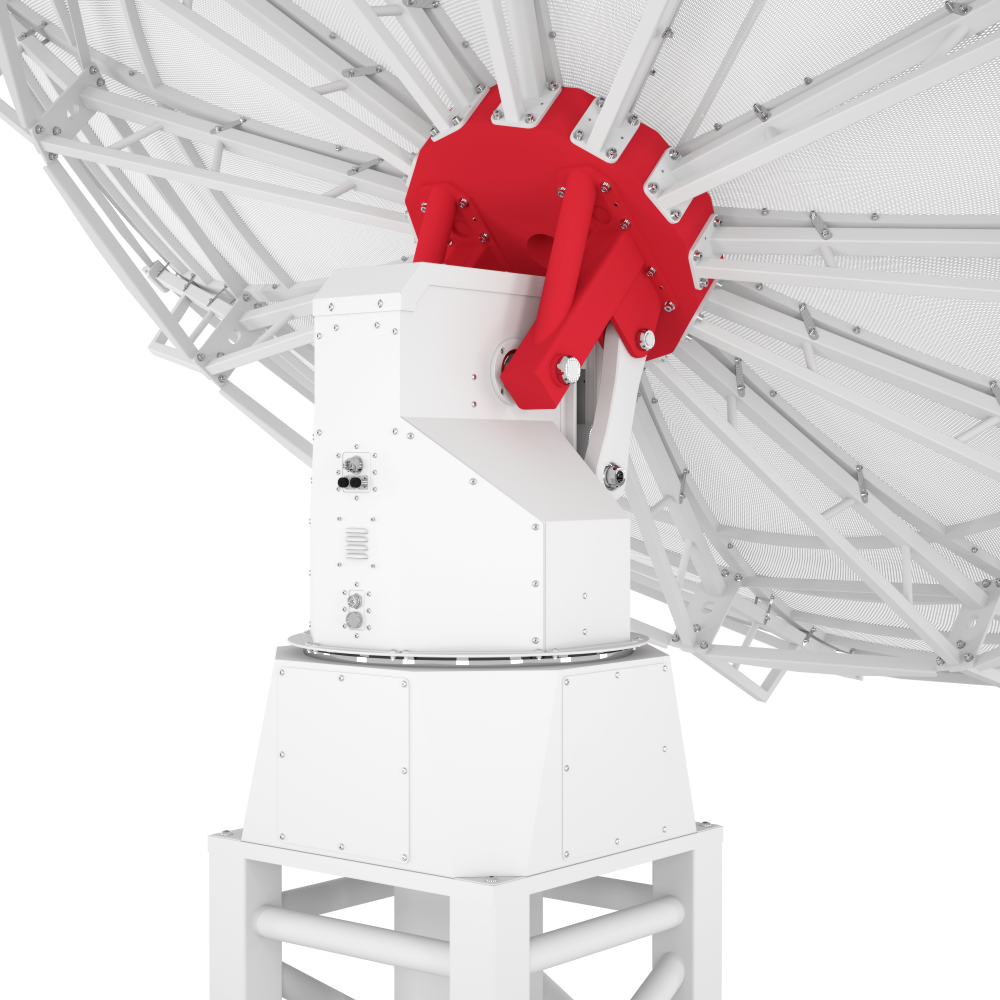

GS-400II: il rotore d'antenna resistente alle intemperie
Il sistema d’antenna stazione di terra in banda L/S INTREPID 500-5 non utilizza un rotore d’antenna amatoriale ma il rotore d’antenna GS-400II che abbiamo appositamente progettato per essere più robusto, preciso e affidabile. Dotato di elettronica N-ACU (unità di controllo dell’antenna di nuova generazione) integrata nel rotore d’antenna, offre puntamento ed inseguimento automatici dell’obiettivo ad alta risoluzione, funzionalità avanzate di controllo remoto, monitoraggio efficiente e analisi operativa di tutti i componenti del rotore d’antenna. GS-400II ha una capacità di carico di 400 Kg ed encoder con una risoluzione di lettura di 0,0015°. Può inoltre essere dotato di uno speciale sistema elettronico di sicurezza (opzionale) che “parcheggia” l’antenna allo zenit (la posizione verticale dove viene bloccata in sicurezza) quando il vento supera i 50 Km/h, offrendo la minima resistenza al vento.

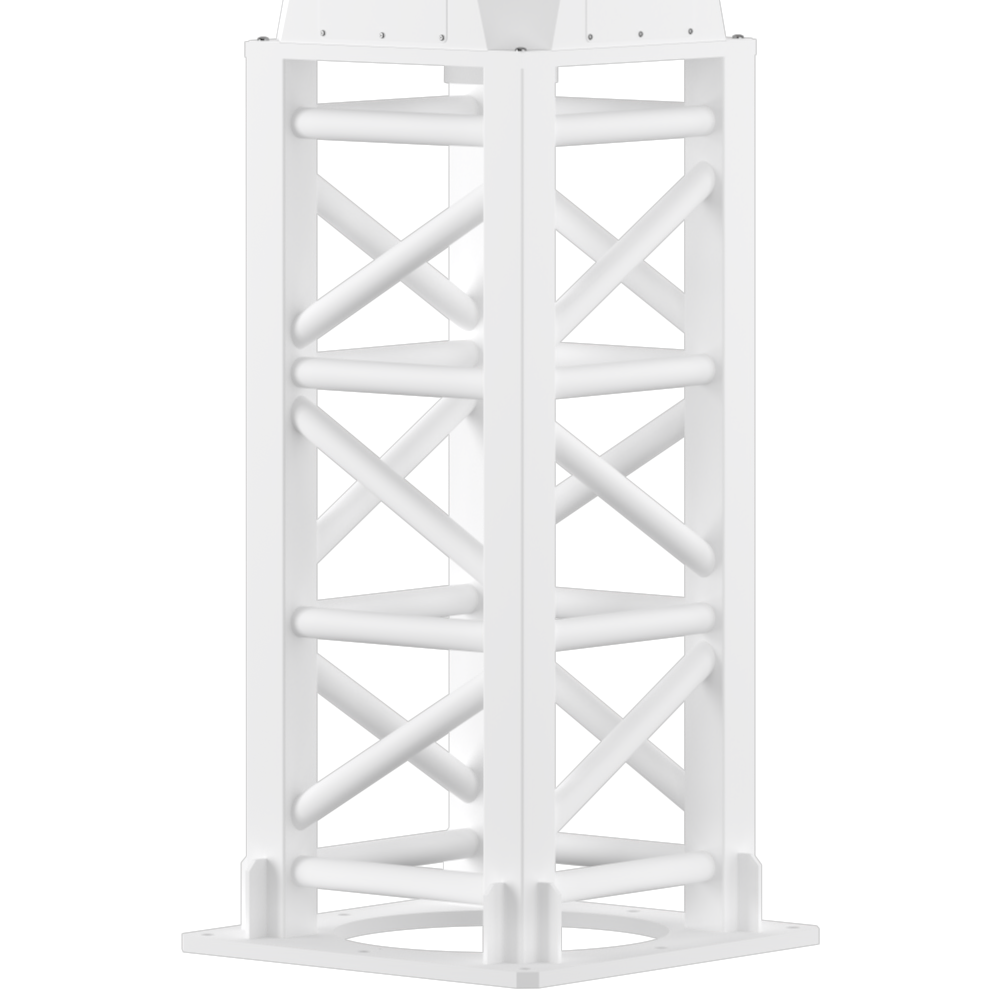

C400-HEAVY: the high load capacity pier
La parabola WEB500-5 per il suo grande diametro può generare un importante sforzo sul terreno e, considerato anche il peso del rotore d’antenna GS-400II, richiede un sistema di ancoraggio stabile e robusto. La colonna C400-HEAVY offre tutte queste caratteristiche ed è contemporaneamente progettata per mantenere il sistema d’antenna INTREPID 500-5 installato sul campo su una base in cemento che deve essere preparata dal cliente (un esempio di base in cemento con fondazioni è fornito nel manuale dell’INTREPID 500-5).

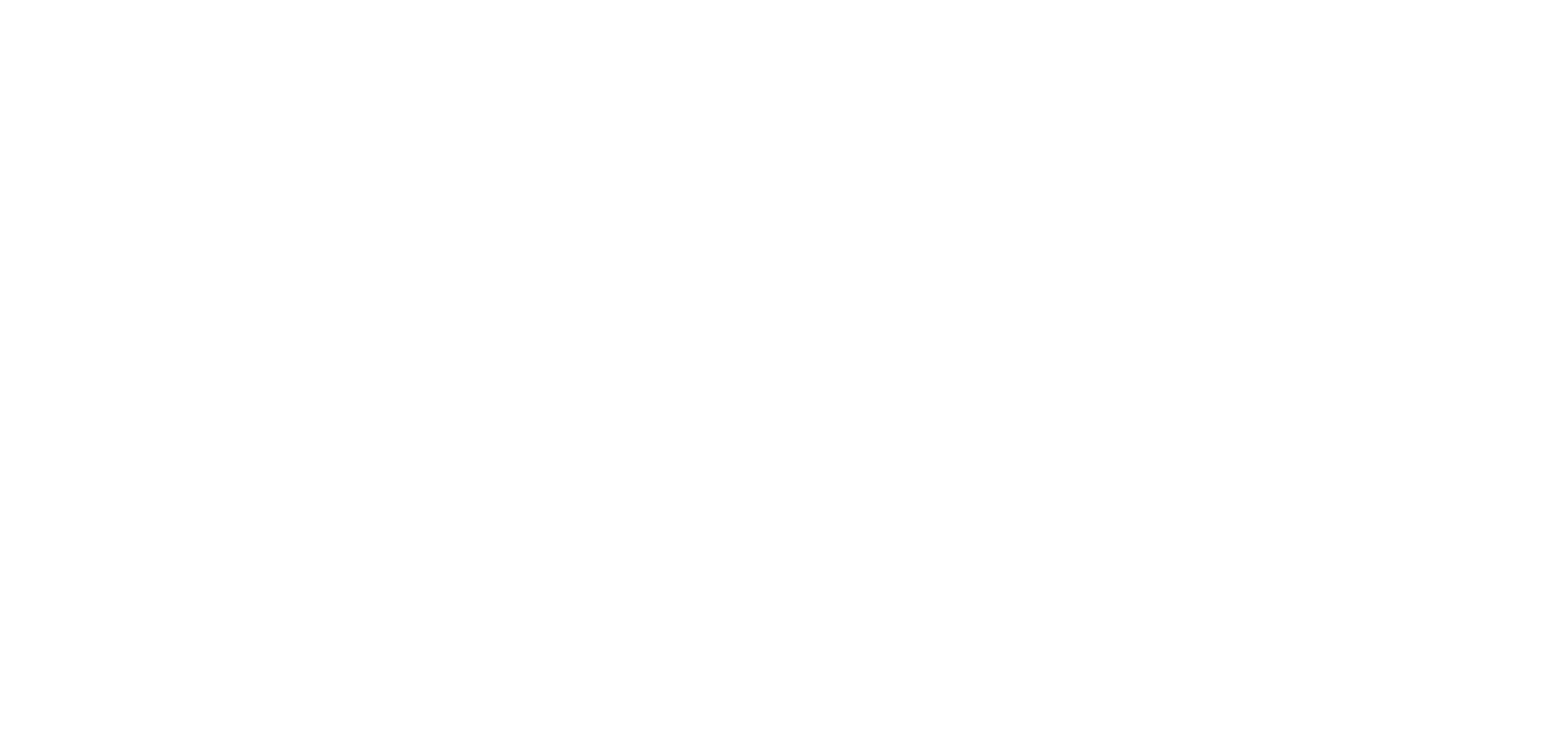

INTREPID 500-5 sistema d’antenna 5.0m per stazione di terra in banda L/S: dimensioni
INTREPID 500-5 sistema d’antenna 5.0m per stazione di terra in banda L/S: caratteristiche tecniche
- Diametro dell’antenna (m): 5.0
- Tipo dell’antenna: primo fuoco
- Illuminatore: non incluso
- Frequenza di lavoro: fino a 5 GHz
- Massima velocità in Azimuth: 2 gradi/s
- Massima velocità in Elevazione: 2 gradi/s
- Risoluzione di lettura degli encoders: 0,0015°
- Resistente alle intemperie: si
- Altitudine operativa: massima 3000m, derating dell’ 1%/100m sopra i 1000m
- Temperatura operativa: da -25°C a +55°c
- Massima velocità del vento continuativa per l’inseguimento: 50 km/h
- Massima velocità del vento in posizione di parcheggio: 150 km/h
- Peso: 1000 kg
- Alimentazione: 100-240V AC
- Interruttore di arresto di emergenza
INTREPID 500-5 sistema d’antenna 5.0m per stazione di terra in banda L/S: preparazione del sito

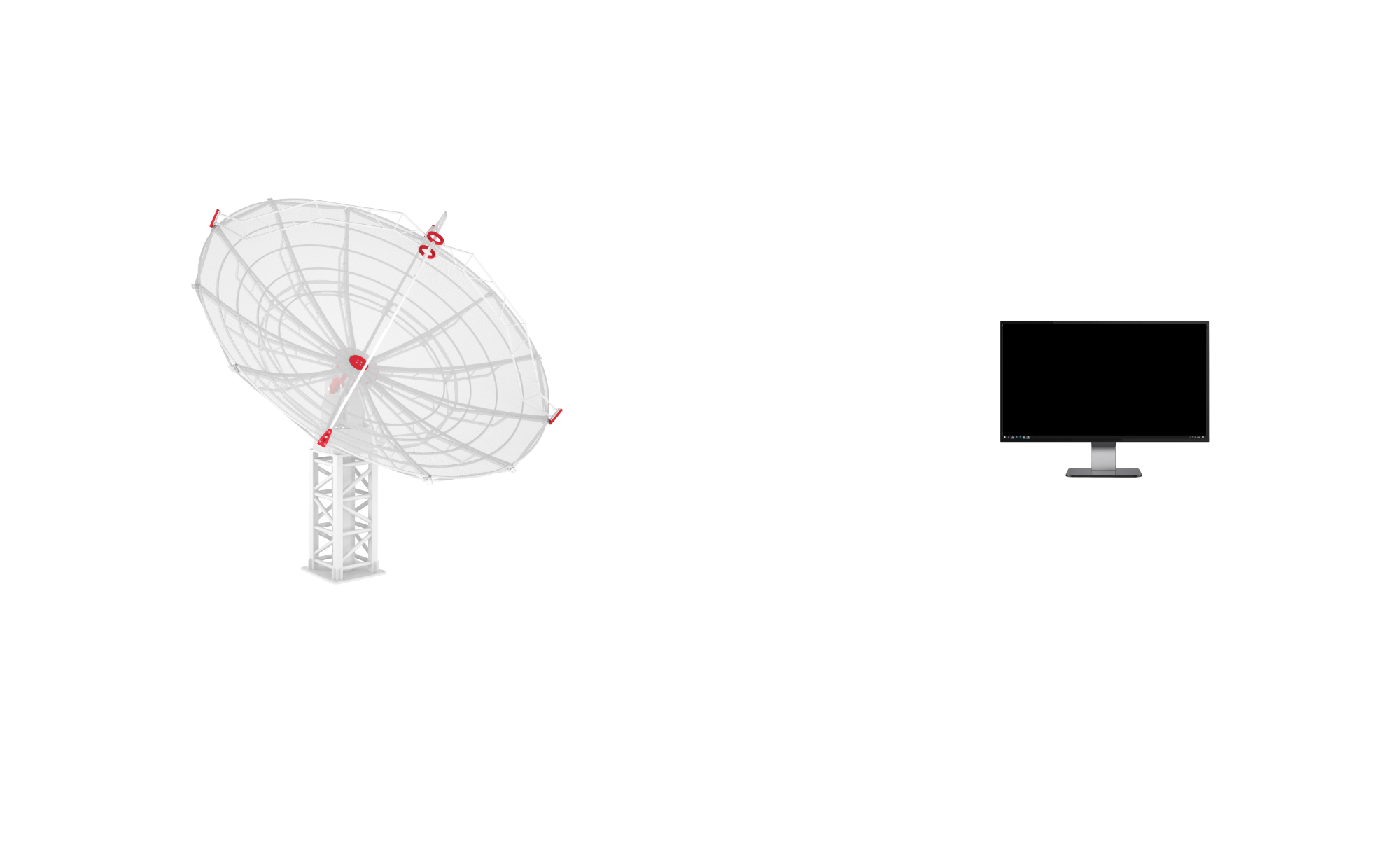

Il sistema d’antenna INTREPID 500-5 è progettato per essere installato su una base in cemento con apposita canalina interrata che lo connette alla sala di controllo e che devono essere preparati dal cliente prima dell’installazione (il progetto suggerito è fornito nel manuale dell’INTREPID 500-5). L’immagine sotto mostra i cavi e le connessioni per collegare l’antenna esterna alla sala di controllo. Alimentazioni e prese di terra sono richieste e devono essere preparate dal cliente.
INTREPID 500-5 sistema d’antenna 5.0m per stazione di terra in banda L/S: accessori opzionali
- Kit Mount-over-Fiber per sistemi d’antenna INTREPID: consente di controllare il sistema d’antenna in remoto da elevate distanze, sostituendo il cavo di rete con un cavo dedicato in fibra ottica che può essere lungo fino a 2km.
- Sistema di raffreddamento interno: consigliato in caso di condizioni climatiche con temperature molto alte, quando la temperatura interna nel rotore d’antenna sale sopra i +55°C (installabile solo in fase d’ordine, non è possibile aggiungerlo in un secondo momento).
- Sensore di vento per sistemi d’antenna INTREPID: consente di leggere continuamente la velocità e la direzione del vento per ragioni di sicurezza: in questo modo, se la velocità del vento supera quella di sicurezza, il sistema d’antenna viene automaticamente portato in posizione di sicurezza con l’antenna che punta lo Zenith, riducendo così il carico del vento.
INTREPID sistemi d'antenna per stazioni di terra: molto più di un'antenna
Il sistema d’antenna INTREPID è il risultato di 10 anni di ricerca del team di ingegneri PrimaLuceLab che progetta, sviluppa, assembla e testa internamente tutti i nostri sistemi d’antenna. In questo modo i sistemi d’antenna INTREPID forniscono prestazioni ineguagliabili rispetto alle normali antenne che non sono progettate per la comunicazione con lo spazio: migliore precisione di inseguimento e puntamento, maggiore sensibilità, migliore qualità ingegneristica ed eccezionale design italiano!
Visto che creiamo i sistemi d’antenna INTREPID nella nostra sede in Italia, puoi sfruttare il rapporto diretto con noi che siamo il vero produttore di sistemi d’antenna. Il nostro servizio di pre-vendita può aiutarti in tutto ciò di cui potresti aver bisogno prima dell’ordine del tuo sistema d’antenna. Il nostro supporto post-vendita può fornirti aggiornamenti per prodotti hardware e software che sviluppiamo appositamente per i nostri sistemi d’antenna. Il nostro team interno di tecnici qualificati è anche in grado di installare INTREPID presso la tua sede, in tutto il mondo!
